Как сделан хоккейный шлем?

Защита головы для хоккея с шайбой превратилась из элементарных кожаных кепок и базовых корпусов из стекловолокна в высокотехнологичные системы управления ударами из нескольких материалов, предназначенные для смягчения сложных линейных и вращательных сил. Переход от базовых панцирей для защиты черепа к передовым материаловедением отражает непрерывные усилия по решению реальных проблем, связанных с травмами на льду. Покупатели часто оценивают шлемы, основываясь на популярности бренда или эстетике, а не на основных производственных процессах, индивидуальной настройке оболочки и материаловедении, которые определяют фактическую безопасность и пригодность.

Понимание того, как именно изготавливается Мы разберем конструкцию этих защитных устройств, помогая вам принимать обоснованные решения, основанные на структурной целостности, протоколах соответствия и современных технологиях производства. хоккейный шлем — от традиционного литья под давлением полиэтилена высокой плотности (HDPE) до современных индивидуальных подкладок, напечатанных на 3D-принтере, — является наиболее надежной основой для оценки производительности, долговечности и общей ценности.

• Материал определяет производительность: переход от пенопласта двойной плотности к индивидуальным эластомерным решеткам, напечатанным на 3D-принтере, фундаментально меняет то, как хоккейный шлем рассеивает энергию удара.

• Методы производства определяют соответствие: традиционные оболочки из полиэтилена высокой плотности, полученные литьем под давлением, обеспечивают масштабируемую и экономичную защиту, а аддитивное производство обеспечивает индивидуальную подгонку 1 к 1.

• Цветовая и эстетическая настройка: литье под давлением из полиэтилена высокой плотности предоставляет командам масштабируемые возможности персонализации цвета, что остается ключевым логистическим преимуществом для командных закупок.

• Сертификаты — это базовый уровень, а не потолок: сертификаты HECC, CSA и CE являются обязательными юридическими минимумами; покупатели должны учитывать независимые испытания (например, рейтинги Технологического института штата Вирджиния) и структурное проектирование, чтобы отличить элитные модели.

• Реальность жизненного цикла: производственные материалы со временем портятся; понимание сжатия пены и охрупчивания пластика имеет решающее значение для циклов замены.

Анатомия современного хоккейного шлема: критерии успеха для покупателей

Внешняя оболочка: полиэтилен высокой плотности (HDPE) против углеродных композитов

Внешняя оболочка служит первой линией защиты. Он должен обеспечивать устойчивость к проколам лезвий и клюшек коньков, изгибаться при ударах, поглощая первоначальную энергию, и сохранять структурную целостность при отрицательных температурах на арене. Традиционный пластик HDPE обеспечивает надежный баланс этих качеств. Производители отдают предпочтение полиэтилену высокой плотности, поскольку он выдерживает воздействие низких температур и не разрушается. Появление корпусов из углеродных композитов расширяет границы возможного. Они имеют превосходное соотношение веса и прочности, что снижает усталость шеи без ущерба для ударопрочности. Оболочки из полиэтилена высокой плотности также превосходны в персонализации. Они позволяют легко подобрать цвет к униформе команды и обеспечивают прочную адгезию к наружным наклейкам.

Системы внутренних вкладышей: пенополиэтилен, пенопласт VN и решетки, напечатанные на 3D-принтере.

Внутренние вкладыши управляют энергией, проходящей через оболочку. Вспененный полипропилен (EPP) является жестким и рассчитан на катастрофические воздействия высокой энергии. Вы часто увидите EPP в сочетании с более мягким комфортным пеноматериалом. Винил-нитриловая (VN) пена мягче, обеспечивает комфорт и снижает энергозатраты. В настоящее время отрасль переходит к геометрическим решетчатым структурам. Эти сложные конструкции более эффективно управляют разнонаправленными силами, чем традиционные пенопласты. Они разрушаются с определенной скоростью в зависимости от угла и силы удара.

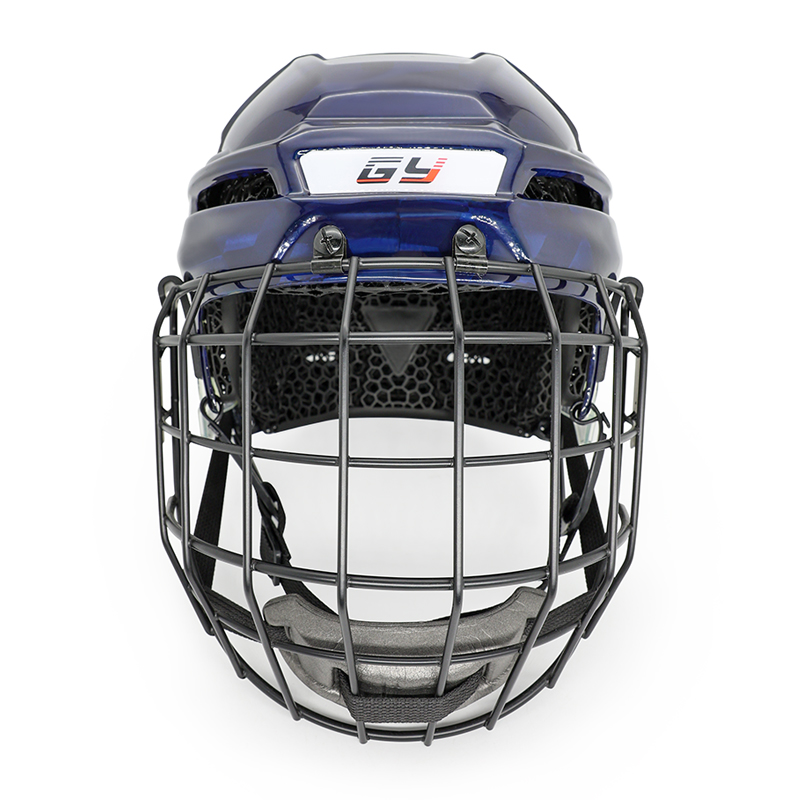

Лицевые щитки и клетки из поликарбоната

Защита лица требует точной инженерной мысли. Козырьки из поликарбоната обеспечивают высокую оптическую прозрачность. Производители обрабатывают их покрытием, защищающим от царапин и запотевания, чтобы сохранить видимость во время интенсивной игры. Альтернативно, проволочные клетки, изготовленные из титана или нержавеющей стали, обеспечивают максимальный поток воздуха. Они обеспечивают структурную защиту от шайб и клюшек, но при этом добавляют вес по сравнению с полущитами. Игроки должны выбирать, исходя из предпочтений видимости и правил лиги.

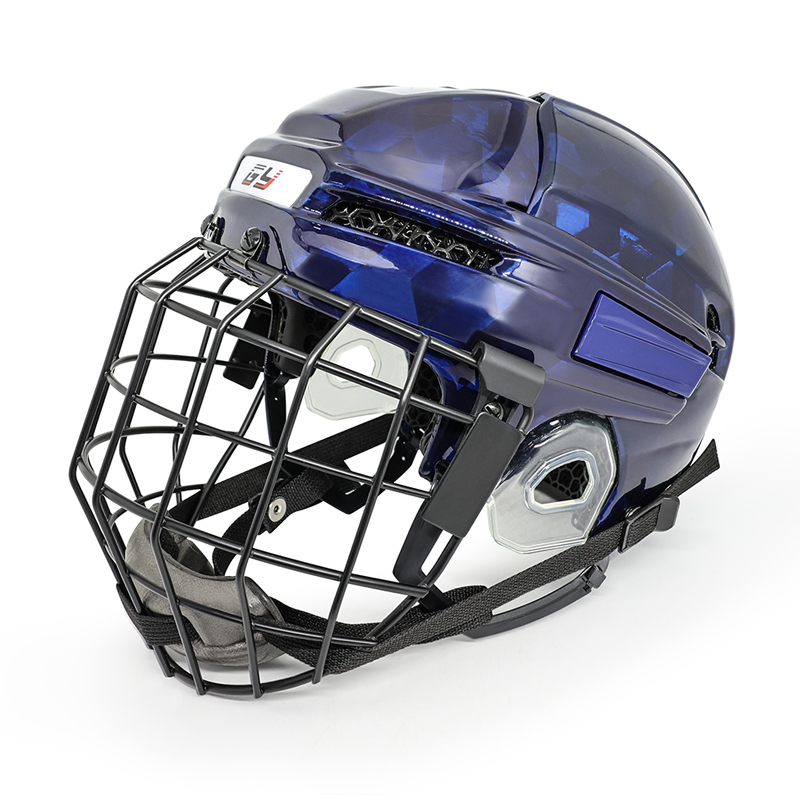

Традиционное производство: процесс литья под давлением

Плавление пеллет и инъекция в пресс-формы

Традиционный производственный процесс основан на тяжелом промышленном оборудовании. Все начинается с нагревания гранул ПНД до расплавления. Этот жидкий пластик впрыскивается в стальные формы, состоящие из двух частей, под чрезвычайно высоким давлением. Конструкция пресс-формы определяет размещение вентиляционных отверстий, структурных выступов для дополнительной жесткости и встроенных точек крепления для наушников и средств защиты лица.

1. Необработанные гранулы ПНД загружаются в обогреваемый бункер.

2. Материал плавится до высоковязкого жидкого состояния.

3. Под высоким давлением жидкость подается в точно отфрезерованные стальные формы.

4. Форма удерживает давление, чтобы в стенках оболочки не образовывались пузырьки воздуха.

Охлаждение, отверждение и сборка корпуса

Терморегулирование на этапе охлаждения предотвращает деформацию пластика. Неравномерное охлаждение приводит к возникновению внутренних напряжений, которые создают слабые места. После отверждения механическая сборка включает в себя прикрепление передней и задней частей корпуса. Обычно это достигается с помощью регулировочных направляющих без инструментов или традиционных систем с винтами и стойками. Эти механизмы позволяют шлему расширяться или сжиматься для лучшего прилегания.

Компромиссы: масштабируемость и ограничения индивидуальной настройки

Литье под давлением дает значительные преимущества при массовом производстве. Это снижает розничные затраты и обеспечивает предсказуемую базовую безопасность. Это также позволяет легко настраивать цвета команды. Однако использование стандартных форм головы часто приводит к появлению точек давления или отрицательному пространству. Это ставит под угрозу как комфорт, так и оптимальное рассеивание ударов для игроков, форма головы которых выходит за рамки статистической нормы.

Производство следующего поколения: хоккейный шлем из углеродного волокна, напечатанный на 3D-принтере

Стабилизация массового производства с помощью аддитивного производства

Промышленное партнерство, использующее цифровой светосинтез (DLS), позволило масштабировать производство стандартизированных решетчатых вкладышей, напечатанных на 3D-принтере. Точное проектирование обеспечивает единообразие эластомерных решеток массового производства. Это представляет собой значительное улучшение по сравнению с традиционными ручными процессами укладки пенопласта. Ручные процессы часто страдают от человеческих ошибок, дефектов клея и несоответствия материалов.

Сканирование головы и моделирование цифровых двойников

В процессе разработки шлемов по индивидуальному заказу используется LiDAR или фотограмметрия. Технические специалисты составляют точную топографию черепа игрока. Программное обеспечение преобразует эти данные сканирования в цифровой двойник. Инженеры используют эту цифровую модель для картирования локализованных зон воздействия и адаптации плотности вкладыша к конкретным контурам головы человека.

Аддитивное производство подкладок для шлемов на заказ

Используя эти цифровые модели, производители производят подкладку хоккейного шлема из углеродного волокна, напечатанную на 3D-принтере . Эти эластомерные решетки переменной плотности имеют стойки, которые точно настроены на поглощение ударов с определенной скоростью. Такого уровня детальной настройки невозможно достичь с помощью традиционных блочных пенопластов. Принтер строит решетку слой за слоем, отверждая жидкую смолу ультрафиолетовым светом.

Прецизионное машиностроение для рассеивания ударов

Подкладки с индивидуальным принтом устраняют пространство между головой и корпусом. Обеспечивая полный контакт, вкладыш резко снижает ускорение вращения во время столкновений. Он фиксирует голову на месте и равномерно распределяет энергию по решетчатой ​​структуре. Такое равномерное рассеивание является огромным шагом вперед в технологии смягчения сотрясений мозга.

Оценка хоккейных шлемов: трехэтапный протокол определения размера и подгонки

Шаг 1: Измерение головы и размер корпуса

Точный выбор размера начинается с измерения окружности головы. Снимите мерку ровно на один дюйм выше бровей с помощью гибкой рулетки. Сопоставьте это измерение с таблицей размеров конкретного производителя. Форма и объем раковины значительно различаются в зависимости от бренда. Средний размер одного бренда может подойти так же, как большой размер другого.

Шаг 2. Настройка соответствия и корректировка размеров.

Оцените механизмы регулировки шлема. Боковые зажимы, не требующие использования инструментов, системы регулировки с микродисками и разнонаправленные скользящие корпуса позволяют шлему расширяться или сжиматься. Правильная регулировка обеспечивает надежную фиксацию корпуса, не требуя чрезмерного усилия для закрытия запорных механизмов. Если вам придется застегивать зажимы силой, значит, шлем слишком мал.

1. Полностью откройте все регулировочные зажимы или диски.

2. Наденьте шлем на голову так, чтобы передний край находился на расстоянии одного пальца над бровями.

3. Закройте ракушку так, чтобы она плотно прилегала к вискам и затылочной кости.

4. Зафиксируйте механизмы регулировки на месте.

Шаг 3: Оценка посадки на голове и точек давления

Проверьте шлем на наличие ключевых точек контакта. Проверьте затылочный замок у основания черепа, чтобы убедиться, что шлем не наклоняется вперед. Обеспечьте комфорт виска без защемления. Проверьте запас прочности над линией бровей. Покачайте головой из стороны в сторону; шлем должен двигаться вместе с вашей кожей, а не скользить по ней.

Оценка производительности: характеристики и результаты

Вес и коэффициент защиты

Оцените компромисс между ощущением легкости и массой, необходимой для поглощения тяжелых ударов. Более легкие шлемы уменьшают усталость шеи во время длительных смен. Однако структурная целостность должна оставаться достаточно прочной, чтобы выдерживать высокоскоростные шайбы и тяжелые удары по корпусу. Производители постоянно корректируют толщину корпуса, чтобы найти идеальный баланс.

Управление вращательным воздействием

Изучите, как различные производственные конструкции учитывают вращательные силы. Эти силы являются основной причиной сотрясений мозга. В современных шлемах используются скользящие плоскости, плавающие вкладыши или независимые системы подвески. Такая конструкция позволяет оболочке слегка перемещаться независимо от гильзы. Это движение перенаправляет энергию вращения от мозга во время скользящих ударов.

Терморегуляция и впитывание влаги

Оцените, как вентиляция корпуса совмещается с внутренними каналами вкладыша для рассеивания тепла. Пенопласты с закрытыми порами устойчивы к влаге, но могут удерживать тепло. Открытые 3D-решетки обеспечивают превосходный воздушный поток и эффективно поглощают пот. Улучшенный воздушный поток уменьшает рост бактерий и запах, продлевая срок службы внутренних компонентов.

Риски сертификации, соответствия и внедрения

Стандарты HECC, CSA и CE

Для легальной игры необходимы обязательные протоколы тестирования. К ним относятся тесты на падение, тесты на проникновение и тесты системы хранения. Шлемы должны иметь действующие наклейки сертификации HECC (США), CSA (Канада) или CE (Европа) для использования в санкционированных лигах. Судьи проверяют эти наклейки перед играми.

Независимое тестирование и рейтинги шлемов Virginia Tech

Интерпретируйте рейтинговую систему Virginia Tech STAR как дополнительный инструмент оценки. Сертификация устанавливает правовую основу. Независимые рейтинги предоставляют сравнительные данные о том, насколько хорошо разные шлемы справляются с реальными сценариями воздействия хоккея. Пятизвездочный рейтинг указывает на превосходные результаты в лабораторных испытаниях на удар.

Снижение рисков: предотвращение подделок и шлемов с истекшим сроком годности

Покупка шлемов на вторичном рынке сопряжена с серьезными рисками. Химическое разложение ПЭВП и пенопластов со временем снижает безопасность. Именно из-за усталости материала срок действия сертификатов HECC истекает ровно через 6,5 лет с даты производства. Никогда не используйте шлем с истекшим сроком годности или с видимыми повреждениями. Пластмассы становятся хрупкими, а пенопласты теряют свойства отскока.

Компромисс между стоимостью и производительностью при выборе шлема

Розничные модели и полностью изготовленные по индивидуальному заказу модели

Анализ затрат и выгод имеет важное значение. Окупаемость инвестиций в модель премиум-класса из углеродного волокна, напечатанную на 3D-принтере, имеет смысл для элитных игроков, которым требуется точная посадка и максимальное рассеивание удара. И наоборот, традиционная модель из полиэтилена высокой плотности обеспечивает адекватную сертифицированную защиту для игроков-любителей. Вы должны сопоставить свой уровень игры с предлагаемыми защитными функциями.

Масштабируемость для групповых закупок

Менеджеры по оборудованию должны балансировать бюджетные ограничения с безопасностью состава. Структура принятия решений должна включать в себя логистику оптовых заказов и возможность групповой настройки цвета оболочек из полиэтилена высокой плотности. Также необходимы стратегии управления запасами регулируемых шлемов. Регулируемые модели могут соответствовать разным формам головы в списке, что снижает необходимость иметь чрезмерный инвентарь определенных размеров.

Заключение

Процесс производства хоккейного шлема является основным показателем его защитных возможностей, потенциала индивидуальной настройки и ценности жизненного цикла. Покупатели должны сегментировать свои варианты на основе совместимости формы головы, требуемых уровней сертификации, требований к эстетической персонализации, а также конкретного профиля влияния позиции игрока и лиги.

• Запишитесь на профессиональное 3D-сканирование головы, чтобы определить, соответствует ли решетчатая подкладка, изготовленная по индивидуальному заказу, вашему профилю головы.

• Перед завершением покупки проверьте точки давления корпусов из полиэтилена высокой плотности различной формы с помощью сертифицированного монтажника.

• Проверьте дату истечения срока действия на наклейке HECC, чтобы обеспечить соответствие правилам игры в лиге.

• Еженедельно проверяйте корпус и вкладыш на наличие микротрещин, разрушения пенопласта или незакрепленных J-образных зажимов.

Часто задаваемые вопросы

Вопрос: Как долго прослужит хоккейный шлем, прежде чем его потребуется заменить?

О: Шлемы следует заменять каждые 5–6,5 лет или сразу после серьезного удара или видимого повреждения. Срок действия сертификатов HECC истекает через 6,5 лет после даты производства из-за естественного химического разложения пластиков и пенопластов.

Вопрос: Что такое хоккейный шлем из углеродного волокна, напечатанный на 3D-принтере?

Ответ: В этом шлеме используется аддитивное производство для создания индивидуально подходящей эластомерной решетчатой ​​подкладки переменной плотности на основе цифрового сканирования головы игрока, часто в сочетании с легкой оболочкой из углеродного композита для превосходного рассеивания ударов.

Вопрос: Почему традиционные хоккейные шлемы изготавливаются из пластика HDPE?

Ответ: Используется полиэтилен высокой плотности (HDPE), поскольку он обеспечивает превосходный баланс ударопрочности, стойкости к холодным погодным условиям, гибкости и экономичности массового производства посредством литья под давлением.

Вопрос: Как специальные подкладки шлема, напечатанные на 3D-принтере, повышают безопасность игроков?

Ответ: Они устраняют отрицательное пространство между головкой и корпусом, обеспечивая идеальную посадку, уменьшая ускорение вращения, и используют точно настроенные решетчатые стойки для поглощения определенных скоростей удара лучше, чем традиционный пенопласт.

Вопрос: В чем разница между пеной EPP и VN в хоккейном шлеме?

Ответ: Вспененный полипропилен (EPP) — это твердый пенопласт, предназначенный для поглощения катастрофических ударов высокой энергии. Винилнитрил (VN) — это более мягкая пена, которая обеспечивает комфорт и выдерживает повседневные удары с низким энергопотреблением.

Вопрос: Можно ли заменить внутреннюю пену или подкладку в хоккейном шлеме?

О: В целом нет. Внутренние вкладыши постоянно соединены или структурно интегрированы в оболочку. Их замена ставит под угрозу сертификацию и структурную целостность шлема. Если подшлемник поврежден, необходимо заменить весь шлем.
