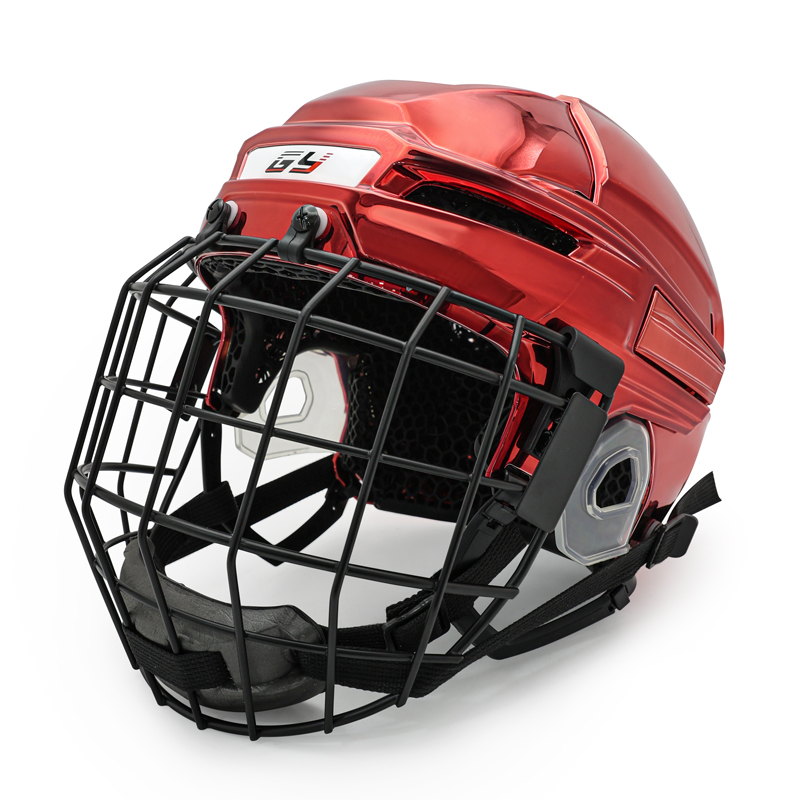

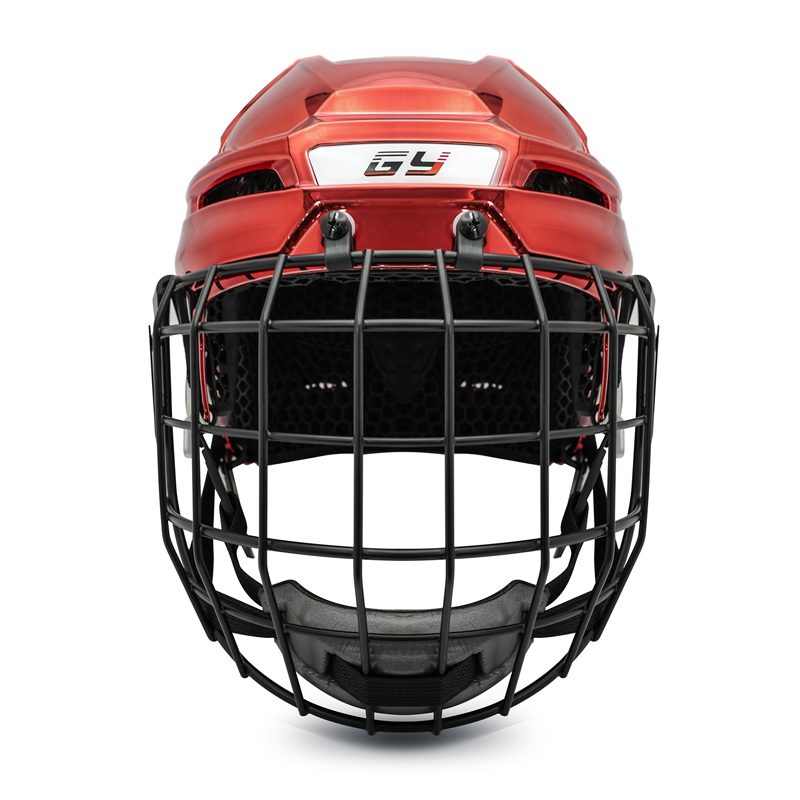

Как 3D-печатные вкладыши улучшают защиту хоккейного шлема?

Фундаментальная архитектура защиты головы в хоккее претерпевает самые значительные изменения за последние десятилетия. Мы уходим от традиционных статических пенопластов к инженерным цифровым материалам, проверенным на самом высоком профессиональном уровне, включая НХЛ. Традиционные пены двойной плотности требуют компромисса между поглощением ударов, весом и терморегуляцией. Стандартные формы для розничной торговли часто оставляют микрозазоры между корпусом и вкладышем, что снижает оптимальное рассеивание энергии при ударах. Появление хоккейного шлема с 3D-печатью Liner устраняет эти компромиссы за счет использования настраиваемых решетчатых структур. В этом руководстве оцениваются инженерные, защитные возможности и практические реалии перехода на технологии 3D-печати шлемов. Мы рассмотрим, как эти материалы ведут себя на льду, как они справляются с нагревом во время интенсивных смен и что нужно знать игрокам, прежде чем менять снаряжение.

• Динамическое поглощение ударов: решетчатые структуры, напечатанные на 3D-принтере, обеспечивают переменную плотность внутри одного непрерывного вкладыша, оптимизируя рассеивание энергии как при ударах с низкой скоростью, так и при ударах с высокой скоростью.

• Технология, проверенная НХЛ. Впервые представленные и сертифицированные для использования в НХЛ, 3D-печатные вкладыши промышленного класса представляют собой доказанный шаг вперед в области защитного оборудования профессионального уровня.

• Превосходная терморегуляция: в отличие от пенопласта с закрытыми порами, который удерживает тепло, геометрия открытых стоек 3D-печатных вкладышей активно облегчает поток воздуха, снижая внутреннюю температуру и усталость.

• Кастомизация или розничная торговля. В то время как настоящие индивидуальные 3D-печатные вкладыши требуют профессионального сканирования головы, розничные версии по-прежнему обеспечивают превосходную микрорегулировку и соответствие требованиям по сравнению с традиционными пенопластовыми блоками.

• Компромисс в стоимости: шлемы, напечатанные на 3D-принтере, представляют собой самый высокий ценовой сегмент на рынке; покупатели должны сопоставить премиальную стоимость с конкретными требованиями к защите и производительности, присущими их уровню игры.

Инженерная составляющая 3D-печатного хоккейного шлема с подкладкой

Элитный шлем должен выдерживать вращательные и линейные силы, оставаясь при этом легким и удобным. Традиционное производство ограничивает количество пенопластов различной плотности, которые можно склеить без увеличения объема. В течение многих лет менеджеры по оборудованию и производители полагались на пены винилнитрил (VN) и вспененный полипропилен (EPP). VN обеспечивает мягкую и удобную посадку, но быстро выходит из строя при сильных ударах. EPP эффективно справляется с высокоскоростными травмами, но ощущается жестким при контакте с черепом. Для их объединения необходимы клеи и сегментированные блоки. Эти блоки увеличивают вес и нарушают непрерывную передачу энергии через корпус шлема.

Промышленная 3D-печать представляет собой цифровой пенопласт из эластомерного полиуретана. В отличие от потребительской нити для печати, при которой пластик плавится слой за слоем, в промышленном производстве используются такие технологии, как цифровой светосинтез (DLS). В этом процессе для производства изотропных деталей используются жидкие смолы и молекулярный кислород. Полученный материал ведет себя стабильно во всех направлениях. Это строгое требование для поглощения непредсказуемых ударов на льду, когда игроки ударяются о борта, лед или друг друга на высоких скоростях.

Настоящее преимущество заключается в физике решетчатых структур. Инженеры изменяют толщину стойки, геометрию ячеек и свойства демпфирования материала в течение одного непрерывного тиража. При ударе отдельные стойки динамически прогибаются, сдвигаются и гасят энергию. Более толстые стойки располагаются над висками или затылочным выступом, чтобы выдерживать сильные удары. Более тонкие и гибкие стойки прилегают к короне для комфорта. Такая переменная плотность достигается без добавления отдельных кусков материала. Он сохраняет целостность всей конструкции и обеспечивает высокую чувствительность к различным типам ударов.

Чтобы понять этот сдвиг, рассмотрим производственные ограничения стандартного пенопласта. Пенопластовые блоки разрезаются и формуются в статичные формы. Они не могут плавно менять плотность от миллиметра к миллиметру. Решетка, напечатанная на 3D-принтере, плавно меняет плотность. Принтер просто обрабатывает более толстые стойки в местах, требующих высокой ударопрочности, и более тонкие стойки, где необходимы комфорт и гибкость. Этот непрерывный градиент устраняет жесткие переходные зоны, встречающиеся в шлемах из пенопласта двойной плотности, которые часто создают точки давления на голову игрока.

Кроме того, эластомерный полиуретан, используемый в этих вкладышах, обладает высокой устойчивостью к отскоку. Традиционная пена VN сжимается, и ей требуется время, чтобы вернуться в исходную форму. Если игрок получает несколько ударов за одну смену, пена может не полностью восстановиться между ударами. Решетка, напечатанная на 3D-принтере, мгновенно возвращается обратно. Он сохраняет полную защитную способность независимо от того, сколько раз он сжимается во время игры.

Оценка защиты: лучше ли поглощают удары напечатанные на 3D-принтере вкладыши?

Чтобы оценить, обеспечивает ли переход к 3D-печати измеримое улучшение безопасности игроков, необходимо посмотреть, как материал справляется со сложными силами. Удары в хоккее редко происходят по прямой. Скользящие удары по доске или столкновения с другими игроками создают поперечную силу. Эти силы заставляют голову быстро вращаться. Управление этой ротацией является основным направлением современной разработки средств защиты головы.

Решетчатые структуры превосходно справляются с разнонаправленным воздействием. Плоский пенопласт сжимается линейно. Матрица, напечатанная на 3D-принтере, сдвигается вбок. Это боковое движение помогает рассеивать энергию, вызывающую ускорение вращения. Решетка действует как подвесная система. Это позволяет внешней оболочке хоккейного шлема слегка двигаться независимо от подшлемника, захватывающего голову игрока. Этот эффект развязки уменьшает внезапное скручивающее движение, передаваемое черепу.

Эта переменная плотность работает без дополнительного веса. Внешние слои решетки мягкие на ощупь, обеспечивая немедленный комфорт. Когда удар заставляет решетку сжиматься, более глубокие и плотные слои становятся жестче в геометрической прогрессии. Это прогрессивное сопротивление предотвращает опускание вкладыша во время высокоскоростной травмы. Энергия распространяется наружу через соединенные между собой стойки, а не направляется прямо к черепу.

Эти вкладыши полностью сертифицированы HECC, CSA и CE. Они проходят строгие протоколы тестирования для профессиональной и любительской игры. Они постоянно превосходят базовые показатели испытаний по поглощению линейных и вращательных ударов. Однако ни один шлем не предотвращает полностью сотрясение мозга. Технологии защиты смягчают серьезность воздействия. Они не могут остановить движение мозга внутри черепа при внезапном замедлении. Игроки по-прежнему должны практиковать правильные методы проверки и понимание ситуации на льду.

Давайте разберем конкретные сценарии воздействия, при которых решетчатые конструкции превосходят традиционные пенопласты:

1. Удары на низкой скорости: наклеивайте чеки на шлем или небольшие удары по стеклу. Тонкие внешние стойки легко сжимаются, поглощая неприятную энергию, не передавая толчок игроку.

2. Высокоскоростные линейные удары: прямое столкновение с досками. Решетка сильно сжимается. Более толстые базовые стойки срабатывают, оказывая мощное сопротивление и распределяя силу по широкой поверхности корпуса шлема.

3. Вращательные удары: скользящий удар плечом в челюсть или боковую часть головы. Решетка сдвигается вбок. Стойки сгибаются вбок перед сжатием, поглощая энергию вращения и замедляя вращательное движение головы.

Факторы производительности и комфорта в хоккейном шлеме премиум-класса

Помимо защиты, шлем должен работать в течение 60 минут игры, не вызывая усталости и отвлечения внимания. Традиционные пенопласты с закрытыми порами действуют как изоляторы. Они улавливают тепло тела черепом. Это приводит к чрезмерному потоотделению, дискомфорту и повышенному воспринимаемому напряжению. Менеджеры по экипировке постоянно сталкиваются с жалобами игроков на перегрев старых моделей шлемов.

Терморегуляция — основное преимущество 3D-печатных вкладышей. Решетка с открытыми ячейками состоит в основном из воздуха. Эта геометрия активно облегчает поток воздуха через кожу головы во время катания игрока. Тепло быстро рассеивается от макушки головы. Это приводит к физиологическим преимуществам, таким как уменьшение количества пота, попадающего в глаза, снижение внутренней температуры и повышение выносливости в конце игры. Когда игрок катается на полной скорости, холодный воздух устремляется через вентиляционные отверстия шлема и проходит прямо через решетку, мгновенно охлаждая голову.

Подгонка и соответствие также претерпевают значительные улучшения. Решётчатая структура действует как серия независимых пружин. Он гораздо лучше повторяет асимметричные формы головы, чем блоки из жесткого пенопласта. Эта микрорегулировка устраняет точки давления и горячие точки, которые обычно возникают в период обкатки традиционных шлемов. Подкладка повторяет уникальную топографию черепа, обеспечивая максимальный контакт с поверхностью.

Увеличение контакта с поверхностью означает, что энергия удара распределяется по более широкой площади. Это еще больше повышает защитные качества шлема. Если шлем касается головы только в четырех точках, любая сила удара концентрируется именно в этих четырех точках. Напечатанный на 3D-принтере вкладыш касается головы через тысячи отдельных узлов. Сила распределяется равномерно, уменьшая локализованную травму.

Игроки также отмечают разницу в управлении влажностью. Традиционные пены со временем впитывают пот, становясь тяжелыми и содержащими бактерии. Эластомерный полиуретан, используемый в 3D-печати, не впитывает воду. Пот стекает со стоек и быстро испаряется благодаря сильному потоку воздуха. Благодаря этому шлем становится легче на протяжении всей игры, а также значительно облегчает его чистку и сушку между ледовыми периодами.

Сравнение ведущих технологий 3D-печати хоккейных шлемов

Разные производители по-разному применяют 3D-печать к своим флагманским моделям. Они сосредоточены либо на непрерывной замене вкладыша, либо на целевой интеграции цифровой пены. Понимание этих подходов помогает игрокам выбрать правильную систему для своей формы головы и стиля игры.

CCM использует конструкцию непрерывной решетки, разработанную в сотрудничестве с Carbon 3D. Реализованный в моделях высшего уровня, он является первым лайнером, сертифицированным НХЛ и напечатанным на 3D-принтере. Конструкция заменяет почти всю традиционную пену эластомерной матрицей. Это обеспечивает максимальную воздухопроницаемость и обеспечивает очень равномерную посадку, которая динамично адаптируется к голове. Непрерывный характер печати означает отсутствие швов или клеевых соединений, которые со временем могут выйти из строя.

Бауэр по-другому подходит к цифровой пене. Они объединяют вставки, напечатанные на 3D-принтере, вместе с традиционными пенопластами. Этот гибридный подход часто делает упор на персонализированное 3D-сканирование головы. Они создают специальные вставки, которые точно повторяют контуры черепа игрока. Секции, напечатанные на 3D-принтере, стратегически расположены в зонах повышенного воздействия, сочетая новую технологию с проверенной архитектурой пенопласта. Это позволяет создать привычное ощущение при обновлении защиты в критических областях.

Оценивая эти технологии, игроки должны учитывать свои конкретные потребности. Игрок, который борется с перегревом, больше всего выиграет от полностью сплошного решетчатого вкладыша. Игрок с очень неправильной формой головы может предпочесть гибридную систему, которая использует специальное 3D-сканирование для создания индивидуальных вставок. Обе системы представляют собой значительный шаг вперед по сравнению со стандартными пенопластами, предназначенными для розничной торговли.

Компромиссы и реалии реализации

Переход на 3D-печатный лайнер предполагает оценку концептуальных компромиссов. Премиальный инвестиционный уровень этих шлемов требует от покупателей взвесить преимущества с учетом их конкретного уровня игры. Игроки элитного и контактного уровня получают огромную выгоду от усовершенствованного управления вращательным воздействием и терморегуляции. Обычные или неконтактные игроки лиги могут обнаружить, что правильно подобранный шлем EPP/VN среднего уровня обеспечивает достаточную защиту для их нужд.

Долговечность и срок службы являются общими проблемами. Эластомерный полиуретан предлагает явные преимущества в долговечности по сравнению со стандартными пенопластами. Традиционные пенопласты со временем затвердевают, сжимаются или сжимаются, теряя свои защитные качества. Эластомерные стойки в 3D-печатном вкладыше противостоят этому разрушению. Они сохраняют свои свойства отскока даже после многократных ударов и воздействия пота. Материал не становится хрупким на холодных аренах, обеспечивая стабильную производительность независимо от температуры катка.

Обслуживание требует особого ухода. Чтобы очистить 3D-напечатанный лайнер, не повредив эластомерный материал, игрокам следует избегать агрессивных химикатов или сушки при высоких температурах. Промывка вкладыша пресной водой и высыхание на воздухе в хорошо проветриваемом помещении сохраняет целостность решетки. Никогда не оставляйте шлем в горячем багажнике автомобиля и не используйте для его чистки фен, так как сильная жара может деформировать точно спроектированные стойки.

Несоответствия по размеру остаются риском при покупке розничных моделей. Несмотря на то, что решетка исключительно хорошо прилегает к коже головы, внешняя поликарбонатная оболочка должна соответствовать общему профилю головы игрока. Высокотехнологичный вкладыш не может компенсировать форму корпуса, форма которого принципиально не подходит пользователю. Овальная голова в круглой оправе все равно будет испытывать давление на виски, независимо от материала подкладки.

Наконец, необходимо устранить ошибочность защиты, напечатанной своими руками на 3D-принтере. Шлемы, напечатанные в домашних условиях из потребительского пластика, такого как PLA или PETG, опасны. Этим материалам не хватает амортизирующих свойств, способности к сдвигу и прогрессивной стойкости сертифицированного эластомерного цифрового пенопласта. При ударе они разобьются или передадут прямую силу черепу. Использование самодельной подкладки в хоккейном шлеме крайне небезопасно для любого уровня игры и аннулирует все сертификаты HECC и CSA.

Заключение

1. Посетите сертифицированного установщика оборудования, чтобы измерить вашу конкретную форму головы и определить, какой у вас профиль: овальный или круглый.

2. Проверьте пригодность различных моделей, напечатанных на 3D-принтере, чтобы убедиться, что внешняя оболочка из поликарбоната идеально соответствует форме вашей головы, не полагаясь исключительно на подкладку для заполнения зазоров.

3. Прежде чем выходить на лед, убедитесь, что наклейки сертификации HECC или CSA присутствуют и действительны на задней части шлема.

4. Установите режим полоскания шлема пресной водой и сушки на воздухе после каждой игры, чтобы сохранить целостность эластомерной решетки.

Часто задаваемые вопросы

Вопрос: Хоккейные шлемы, напечатанные на 3D-принтере, тяжелее традиционных пенопластовых шлемов?

Ответ: Решетки из эластомерного полиуретана обычно сравнимы по весу с традиционными пенопластами EPP/VN, хотя некоторые модели могут быть немного тяжелее. Тем не менее, конструкция с непрерывной матрицей обеспечивает превосходное распределение веса, благодаря чему шлем кажется сбалансированным и менее громоздким во время игры.

Вопрос: Может ли хоккейный шлем, напечатанный на 3D-принтере, предотвратить сотрясение мозга?

Ответ: Никакой шлем не предотвращает сотрясение мозга. 3D-вкладыши превосходно рассеивают энергию и управляют вращательными силами, что снижает тяжесть ударов. Однако они не могут остановить движение мозга внутри черепа при внезапном замедлении.

Вопрос: Как долго прослужит подкладка хоккейного шлема, напечатанная на 3D-принтере?

О: Они соответствуют стандартному сроку действия сертификата HECC, который обычно составляет 6,5 лет. Эластомерные материалы на самом деле противостоят уплотнению или затвердеванию, которым со временем страдают традиционные пенопласты, дольше сохраняя свои защитные свойства.

Вопрос: Нужно ли мне делать специальное сканирование головы, чтобы купить хоккейный шлем, напечатанный на 3D-принтере?

О: Нет. В розничных моделях используется стандартная оболочка с легко адаптируемой 3D-подкладкой, которая подстраивается под вашу голову. Настоящие кастомные модели требуют 3D-сканирования для индивидуальной подгонки вкладыша, но розничные версии по-прежнему обеспечивают превосходное соответствие.

Вопрос: Могу ли я распечатать на 3D-принтере собственную подкладку хоккейного шлема дома из PLA или TPU?

О: Абсолютно нет. Потребительские технологии 3D-печати и материалы для любителей не обладают эластомерными и ударопоглощающими свойствами промышленной DLS-печати. Вкладыши, сделанные своими руками, разобьются или не смогут поглощать энергию, что делает их крайне небезопасными.

Вопрос: Как очистить подкладку шлема, напечатанную на 3D-принтере?

О: Промойте подкладку пресной водой и при необходимости используйте мягкое мыло. Всегда давайте ему высохнуть на воздухе при комнатной температуре. Избегайте высоких температур, фенов и агрессивных химических растворителей, поскольку они могут разрушить эластомерные печатные стойки.
